Gedetailleerde informatie
Snelheid:	3500r/min of aangepast	Nominale spanning:	24V
Toesteltype:	planetarische gearhead	Commutatie:	brushless
Geschatte Torsie:	22mN.m of als verzoek	Diemeter * Lengte:	22*95 (mm)
Productnaam:	24 planetarische toestelmotor, minitoestelbldc motor, de driefasengelijkstroom brushless motor van 1	Typische toepassing:	stofzuigers, medische robot, machtshulpmiddelen, communicatieapparatuur
Hoog licht:	22mm brushless motor in drie stadia , 48V 22mm brushless motor , 48V brushless motor in drie stadia

Productomschrijving

22mm Brushless Planetarische Motor 8 Pool 3 Fase 12V 24V 36V 48V met 70mm Versnellingsbak

Zeer belangrijke prestatieseigenschappen:

Motortype	Brushless gelijkstroom-motor
Versnellingsbaktype	Planetarisch
Pool	8
Fase	3
Diameter	Versnellingsbak: 22mm; Gelijkstroom-motor: 22mm
Nominaal voltage	12V/24V gelijkstroom of aangepast
Toestelverhouding	1:3.7 ~1: 51
Piekstroom	1.5A
Geen ladingssnelheid	6000rpm
Nominale snelheid	3500rpm
Toelaatbare ladingswaaier	0.101.0N.m voor S1-plichtscyclus
Geschatte macht	8W

Afmeting:

Motordiameter: 22mm (klantgericht)

Motorlengte: 70 (klantgerichte) mm

schachtdiameter: 6mm (klantgericht)

Versnellingsbakafmeting: diameter 22mm * lengte facultatieve 22.4mm/33mm/41.5mm (customizabable)

Verstrek motorgrootte, loodvereisten, het werk voltage, zonder commissie omzetting, zonder commissie stroom, lading, blokkeer stroom, enz., om UW MOTOR TE MAKEN.

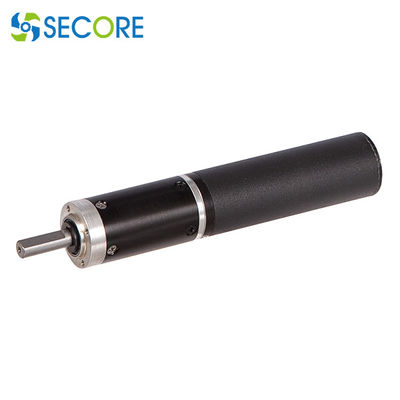

Planetarische 22mm Brushless Motor 8 Pool, Brushless Motor de In drie stadia van 12V 24V 36V 48V 0

Brushless motor technische parameter:

Model	Aantal Polen	Aantal fase	Nominale spanning VDC	Zonder commissie snelheid r/min	Geschatte snelheid r/min	Geschatte torsie mN.m	Outputmacht W	Piektorsie mN.m	Piekstroom A	Lijn - - lijn weerstandsohms	Lijn - - lijn inductantie MH
BLD2270	8	3	24	6000	3500	22	8	50	1.5	11.8	4.2

Brushless motor met gearhead (planetarische het Toestelmotor van BLDC) technische gegevens:

Verminderingsverhouding	3.7	5.2	14	19	27	51
Aantal toesteltreinen	1	1	2	2	2	3
versnellingsbaklengte mm	24.4	24.4	33	33	33	41.5
Zonder commissie snelheid t/min	1617	1158	429	316	222	118
Geschatte snelheid t/min	943	676	250	184	130	69
Geschatte torsie N.m	0,073	0,1	0,25	0,34	0,48	0,8
Maximum toelaatbare lading in een korte tijd N.m	0,3	0,3	1.2	1.2	1.2	2.5

U	V	W	Vcc	Ha	Hb	Hc	GND
Rood	Bruin	Zwart	Blauw	Geel	Bruin	Rood	Groen
26AWG UL1007			28AWG UL1007

Hoe te om de geschikte toestelmotor te selecteren?

1.Know uw toepassingseisen ten aanzien van uw toestelmotor;

Opzettende ruimte, Inputkrachtbron als voltage, stroom, frequentie, gewicht, levensverwachting, snelheid, torsie, verrichtingsmilieu enz.

2. Selecteer de juiste motor;

Het toestel typt u is geinteresseerd in, zoals een universele, brushless gelijkstroom, AC inductie, of een permanente motor van het magneettoestel

3. Ken dat de snelheid en torsievereisten van de lading wordt gedreven

Om uw toestel te verzekeren is de motor de juiste grootte voor uw voorgenomen toepassing, is het essentieel om uw outputsnelheid, aanvang en het lopen torsie te kennen.

Planetarische 22mm Brushless Motor 8 Pool, Brushless Motor de In drie stadia van 12V 24V 36V 48V 1

label:

Productdetails:
Plaats van herkomst:	China
Merknaam:	SECORE
Certificering:	CE ROHS
Modelnummer:	BLD2270
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal:	500
Prijs:	Negotiated The Price
Verpakking Details:	500pcs per karton of als verzoek
Levertijd:	15-18 werkdagen
Betalingscondities:	T/T, D/A
Levering vermogen:	100000pcs per maand
